Comment Vidanger une Boite de Vitesse Automatique ZF 6HP26 ?
Vidange pas à pas de la ZF6HP26
🏁 Introduction
La boîte automatique ZF6HP26 est une pièce maîtresse de nombreux modèles Jaguar. Un chef-d’œuvre de précision allemande, taillé pour délivrer une conduite fluide, puissante, souveraine.
Mais comme tout système complexe, elle n’est pas éternelle. Et surtout, elle n’est pas "lubrifiée à vie" — contrairement à ce que certains concessionaires laissent croire.
Avec le temps, l’huile se charge en particules, perd ses propriétés, et use silencieusement votre transmission.
Jusqu’au jour où les à-coups se multiplient, où les passages de rapport deviennent hésitants, où le plaisir de conduite s’éteint peu à peu…
La solution ? Une vidange maîtrisée, rigoureuse, dans les règles de l’art.
Dans cet article, nous vous guidons pas à pas pour réaliser la vidange complète de votre ZF6HP26, avec tous les bons réflexes, les outils adaptés, et une exigence digne de votre Jaguar.
Préservez votre transmission. Prolongez sa vie. Et redonnez à votre Jaguar la fluidité qu’elle mérite.
⏱️ À quel moment faut-il vidanger la ZF6HP26 ?
Officiellement, certains constructeurs parlaient de boîte “lubrifiée à vie”.
Traduction : lubrifiée jusqu’à la fin de la garantie constructeur.La réalité technique est toute autre :
👉 Une vidange tous les 60 000 à 80 000 km est vivement recommandée.Si vous conduisez beaucoup en ville, tractez une remorque, ou adoptez un style de conduite dynamique, réduisez encore cet intervalle.
L’huile s’oxyde, s’appauvrit, se charge en limaille et finit par perdre ses propriétés protectrices.
Chaque kilomètre parcouru avec une huile dégradée use votre boîte un peu plus.Ne laissez pas les symptômes apparaître pour intervenir.
Soyez proactif, pas réactif.
🛠️ 1. Le matériel nécessaire : précision avant tout
Avant d’ouvrir quoi que ce soit, il faut préparer le terrain. Une vidange de boîte automatique ne s’improvise pas. Elle exige du calme, de la méthode, et surtout le bon matériel.
Pour vous simplifier la tâche et garantir un résultat professionnel, nous vous recommandons d’utiliser directement le Kit de vidange complet référence KVZF2, conçu pour la boîte ZF 6HP26.
🧩 Il comprend :
- Le carter de boîte avec la crépine intégrée
- Les vis de carter neuves
- Le logement de la prise de boîte de vitesses
- Le bouchon de remplissage
- Et surtout : 7 Litres d'huile Motul ATF VI, homologuée ZF Lifeguard 6
📝 Note importante :
La boîte automatique ZF6HP26 contient environ 9 litres d’huile, mais une vidange classique par gravité ne permet d’en extraire que 6 à 7 litres. Le reste demeure piégé dans le convertisseur de couple et les circuits internes.Il est possible de réaliser une double vidange (vidange, roulage, puis seconde vidange) pour renouveler davantage de fluide.
Mais dans le cadre d’un entretien périodique, le gain reste limité, au regard du coût et de la quantité d’huile mobilisée.⚠️ L’utilisation d’une machine de rinçage dynamique est formellement déconseillée par ZF : elle peut mettre en danger la mécatronique, perturber le fonctionnement des clapets, le dosage des buses, et même effacer les apprentissages d’usine.
✅ La seule méthode officiellement reconnue par ZF reste la vidange par gravité.
👉 Voir le kit de vidange KVZF2 dans notre boutique
Un seul kit. Tout ce qu’il faut.
Fini les oublis, les mauvaises références, les mélanges hasardeux d’huile. Vous partez sur une base saine, validée, prête à l’emploi.
- Pompe manuelle ou électrique pour l’injection d’huile
- Clés Torx & Allen
- Clé dynamométrique pour un serrage précis
- Bac de récupération, gants, chiffons, lunettes
⚠️ Pensez à travailler sur un pont ou une fosse pour maintenir le véhicule parfaitement à niveau. C’est la condition sine qua non pour mesurer correctement le niveau d’huile à chaud.
🔧 2. Étapes de la vidange : méthode et précision
Maintenant que vous êtes équipé, il est temps de passer à l’action. La vidange de la ZF6HP26 exige méthode, rigueur et calme.
Voici les étapes clés pour réaliser une intervention propre, efficace, et dans les règles de l’art.
🧰 1. Mise en sécurité et mise à niveau
- Installez le véhicule sur un pont ou une fosse.
- Le châssis doit être parfaitement à l’horizontale pour assurer un contrôle de niveau fiable.
- Laissez la boîte se refroidir légèrement si le moteur vient de tourner : on travaille toujours à froid au démontage.
🔩 2. Vidange de l’huile usagée
- Retirez le bouchon de vidange situé sur le carter.
- Laissez l’huile s’écouler complètement dans un bac adapté (prévoyez au moins 6 à 7 litres).
- Profitez-en pour inspecter la couleur de l’huile et vérifier l’absence de limaille excessive.
🧽 3. Dépose de l’ancien carter
- Dévissez les vis du carter (fournies neuves dans le kit).
- Attention à ne pas abîmer le plan de joint. Un peu d’huile peut encore s’écouler : protégez la zone avec un chiffon absorbant.
- Retirez le carter doucement. La crépine est intégrée, donc inutile de chercher à la désolidariser.
🧼 4. Nettoyage de la zone de contact
- Nettoyez soigneusement la surface d’appui sur la boîte avec un chiffon propre et non pelucheux.
- Vérifiez l’état du logement de prise de boîte, du bouchon de remplissage, et de tous les plans de joint.
- Si vous détectez une fuite ou une usure anormale, stoppez l’opération et faites un contrôle plus approfondi.
🔧 5. Montage du nouveau carter
- Installez le nouveau carter avec crépine intégrée du kit KVZF2.
- Serrez les vis au couple recommandé par le constructeur : 10 Nm

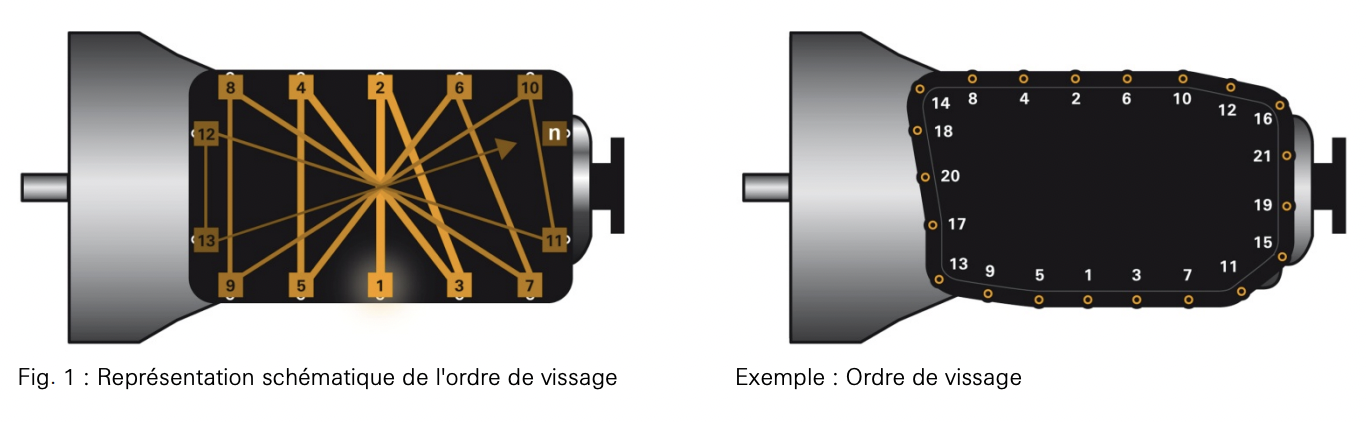

- Respectez toujours un serrage en croix pour une répartition homogène.
- Une fois en place, vérifier le serrage du bouchon de vidange du nouveau carter à 8 Nm.
💧 6. Remplissage de l’huile neuve
- Remplissez l’huile neuve Motul ATF VI homologuée ZF Lifeguard 6 via l’orifice prévu, à l’aide d’une pompe.
- Injectez l’huile jusqu’à ce qu’elle commence à déborder légèrement.
- Refermez le bouchon de remplissage.
🔍 Important – À propos de la couleur de l’huile :
Ne soyez pas surpris : l’huile d’origine ZF Lifeguard 6 est dorée, tandis que l’huile Motul ATF VI est rouge. Il ne s’agit pas d’une différence de formulation, mais simplement d’un colorant ajouté par les fabricants pour distinguer les produits (et parfois détecter plus facilement les fuites).
La teinte de l’huile n’a aucun impact sur la performance, la viscosité ou les propriétés de lubrification. Ce qui compte, c’est la conformité à la norme ZF Lifeguard 6, que l’huile Motul respecte parfaitement.
✅ Vous pouvez donc mélanger ou remplacer l’huile sans risque, tant que la spécification est respectée.
🛠️ 7. Mise en température et ajustement du niveau
- Démarrez le moteur, frein serré, boîte sur P.
- Faites doucement défiler les rapports un à un (P → R → N → D), pied sur le frein. Passez ensuite en mode manuel, gardez toujours le pied sur le frein : engagez la 1ère, puis la 2nde, puis la 3ème, en restant 3 secondes sur chaque rapport.
- Laissez chauffer l’huile jusqu’à 35–45°C (à mesurer via outil diag ou thermomètre infrarouge sur le carter).
- Complétez le niveau à chaud, moteur tournant en P, si nécessaire : l’huile doit juste commencer à s’échapper du trop-plein.
- Serrez ensuite le bouchon de vidange à 35 Nm ± 3,5 Nm
🎯 Et voilà. Votre boîte est à nouveau lubrifiée comme au premier jour.
Prenez le temps de contrôler les éventuelles fuites, et effectuez un essai routier. Les rapports devraient s’enchaîner avec douceur et précision.
Dans les 500 à 1000 km, vérifiez une dernière fois l’absence de suintements autour du carter.
